Ultrasonido en concreto: ¿qué puede revelar una estructura?
El ensayo de Velocidad de Pulso Ultrasónico permite analizar la propagación de ondas a través del concreto para obtener información sobre su calidad, uniformidad y condición.
30 Septiembre, 2026
EN POCAS PALABRAS
El ultrasonido aplicado al concreto utiliza ondas ultrasónicas para medir el tiempo que tarda una señal en atravesar un elemento.
A partir de esta medición pueden obtenerse datos que ayudan a evaluar diferentes características del concreto y complementar otras técnicas de inspección.
No destructivo
Permite realizar evaluaciones sin recurrir necesariamente a la extracción de muestras.
Basado en mediciones
Se analiza el tiempo de tránsito de una señal ultrasónica.
Múltiples aplicaciones
Puede utilizarse para evaluar uniformidad, grietas, espesores y otras características.
¿Qué es la Velocidad de Pulso Ultrasónico?

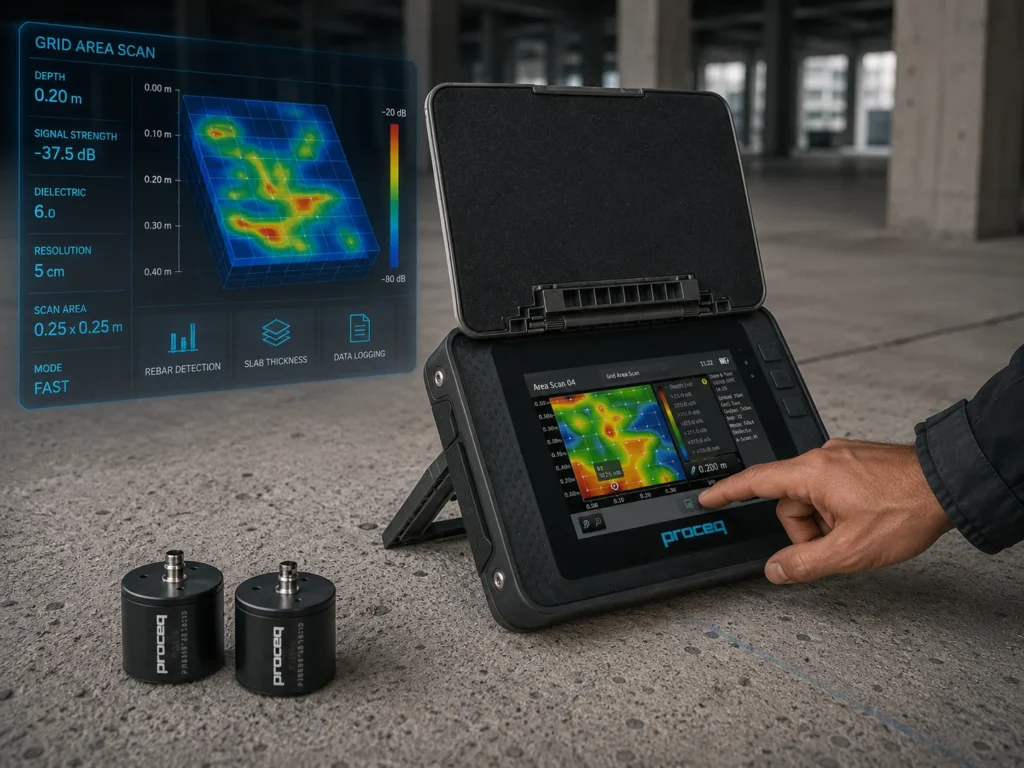

El ensayo de Velocidad de Pulso Ultrasónico, conocido como UPV, consiste en medir el tiempo que tarda un pulso de energía vibratoria en viajar a través de un elemento de concreto.

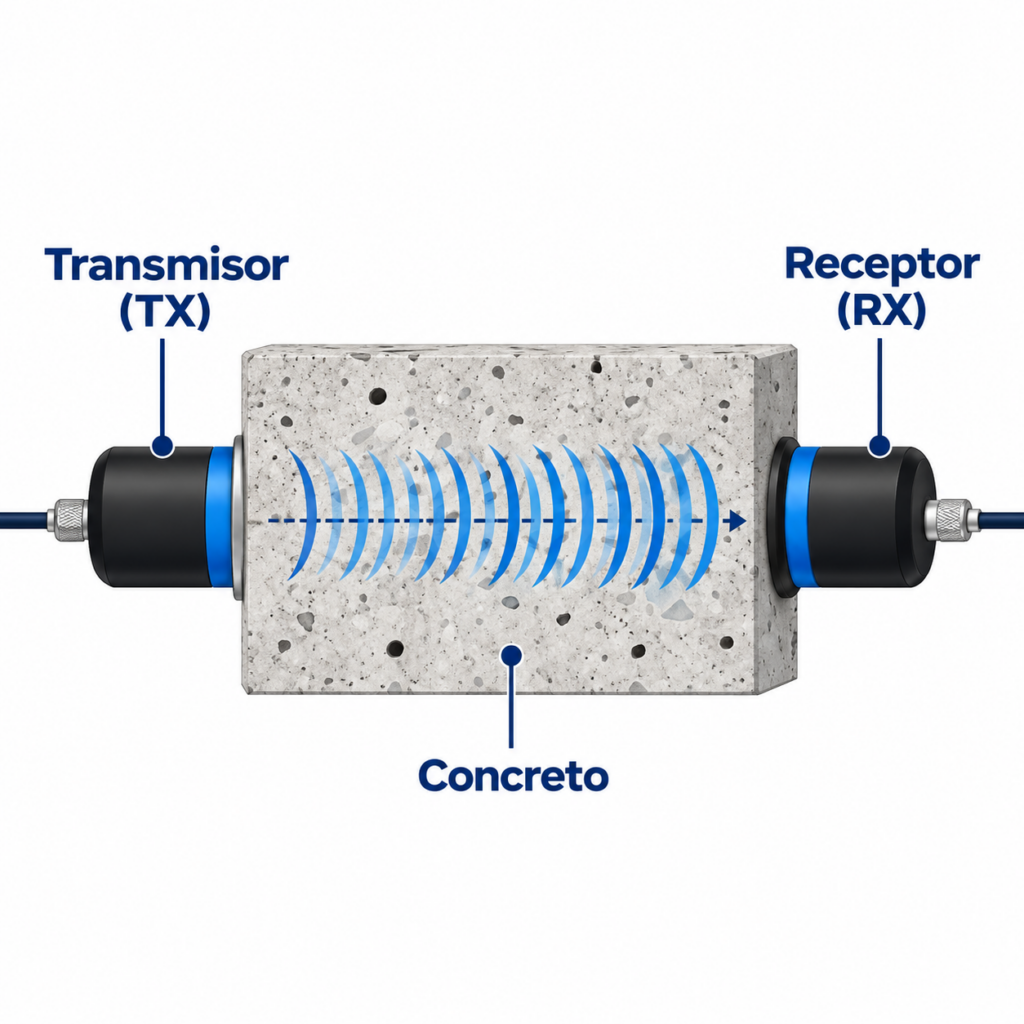

El pulso es introducido mediante un transductor transmisor y posteriormente recibido por otro transductor colocado en el elemento. La velocidad se obtiene relacionando la distancia recorrida con el tiempo de tránsito.
La fórmula
V = L / Δt
V = velocidad del pulso
L = longitud del recorrido
Δt = tiempo de tránsito
¿Cómo funciona el ensayo?

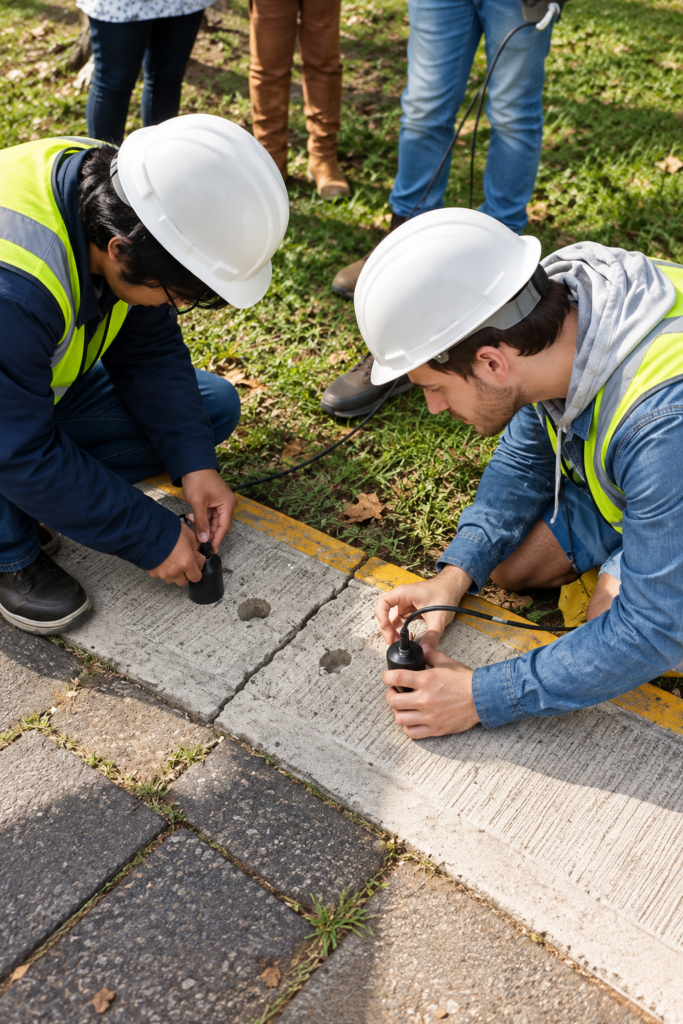

1. Preparar
Se prepara la superficie y se colocan los transductores.
2. Transmitir
El transductor transmisor envía un pulso ultrasónico.
3. Recibir
El transductor receptor registra la señal que atraviesa el concreto.
1. Analizar
El equipo determina el tiempo de tránsito y permite calcular la velocidad del pulso.
¿Qué información podemos obtener?
Velocidad de pulso
Conocer la velocidad de propagación de la señal.
Calidad y uniformidad
Identificar variaciones en el comportamiento del concreto.
Profundidad de grietas
Estimar la profundidad de determinadas grietas.
Espesores
Realizar mediciones de espesor desde un solo lado en determinadas aplicaciones.
Huecos y delaminaciones
Apoyar la identificación de posibles discontinuidades.
Propiedades del concreto
Evaluar propiedades elásticas del concreto.
El dato es importante.
La interpretación lo es aún más.

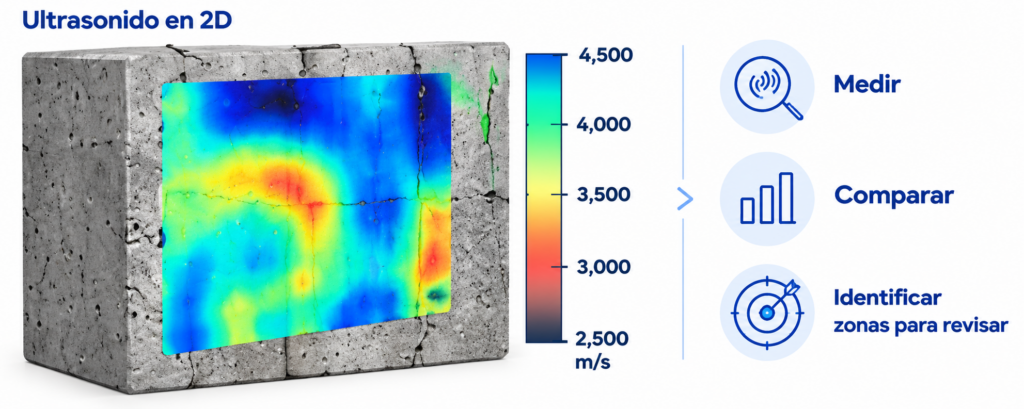

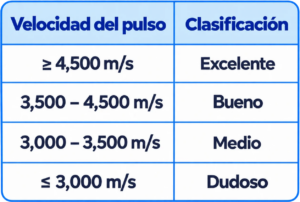

La velocidad de pulso puede utilizarse como referencia para realizar una evaluación cualitativa del concreto. El documento presenta rangos de velocidad asociados con diferentes clasificaciones cualitativas.
La interpretación de los resultados debe considerar las condiciones del elemento, el procedimiento utilizado y la experiencia del personal que realiza la evaluación.

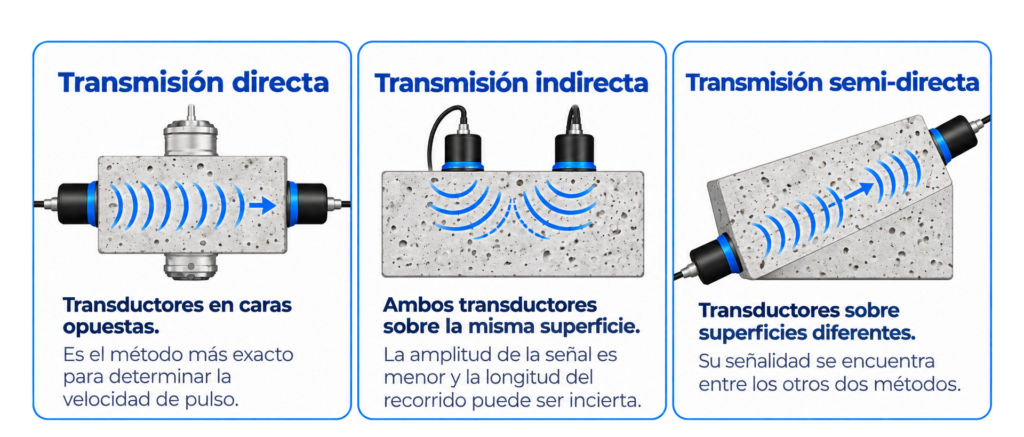

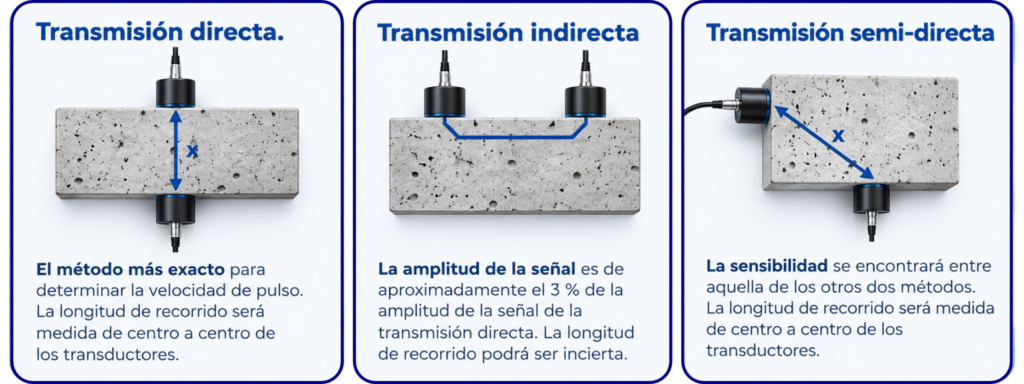

Tres formas de realizar la transmisión ultrasónica
La posición de los transductores depende de la geometria del elemento y de las condiciones de acceso:

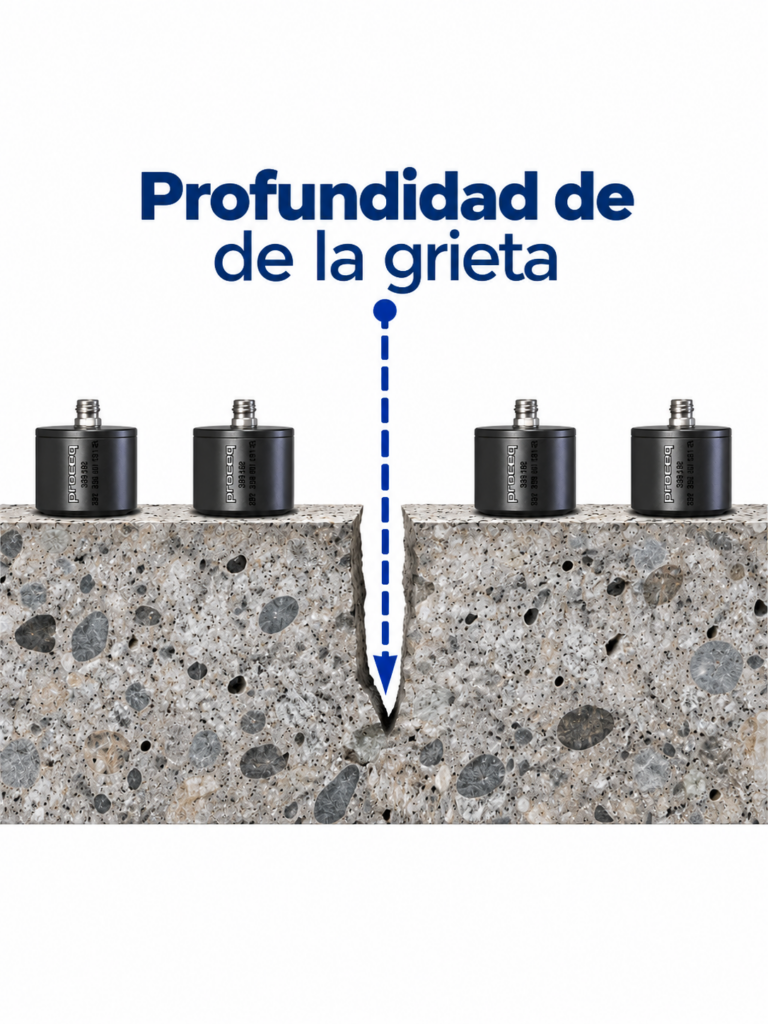

¿Qué tan profunda es una grieta?

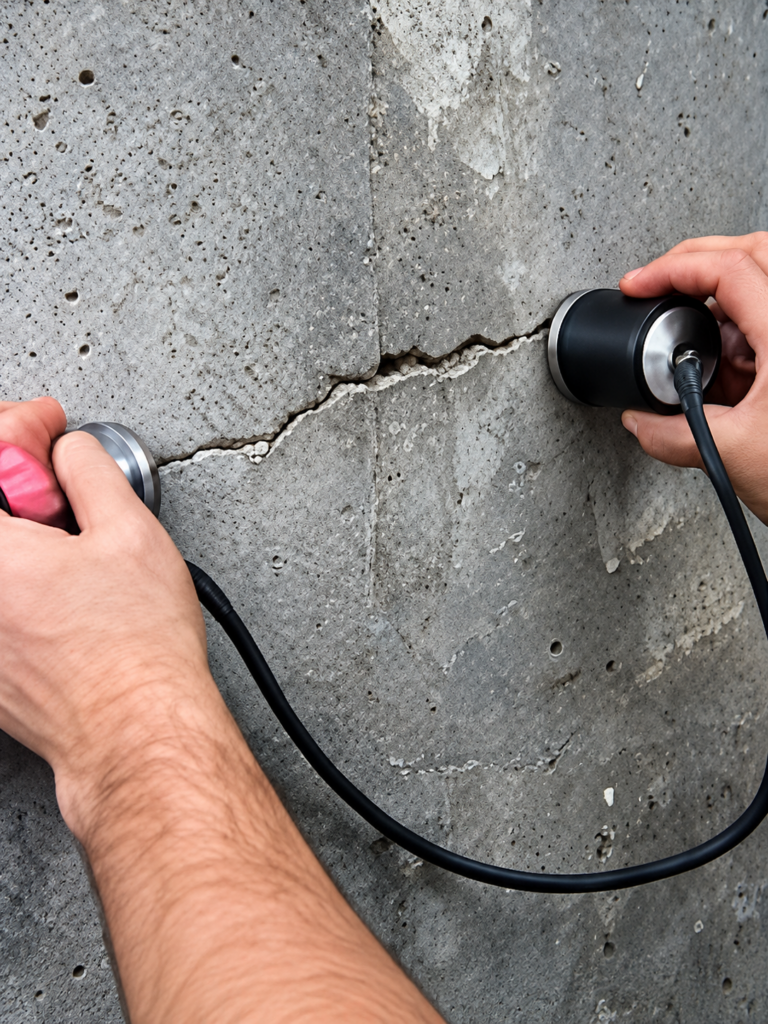

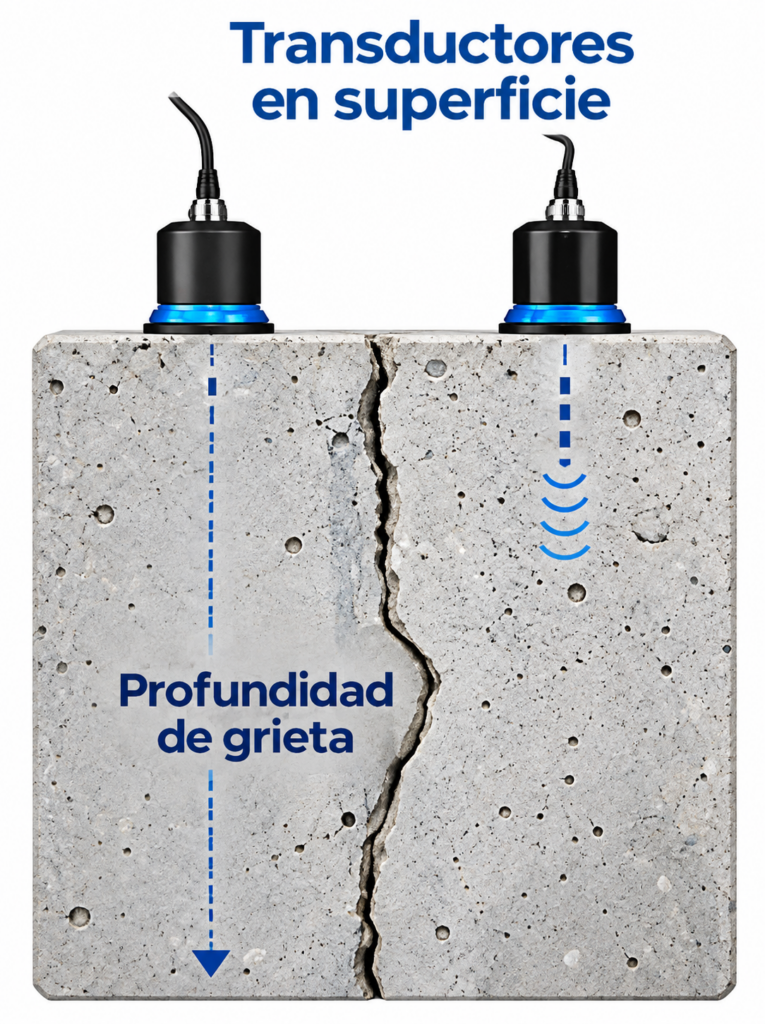

Una grieta visible no siempre cuenta toda la historia. El ultrasonido puede utilizarse para estimar la profundidad de determinadas grietas mediante mediciones realizadas con diferentes posiciones de los transductores.
¿Puede combinarse el ultrasonido con otras técnicas?

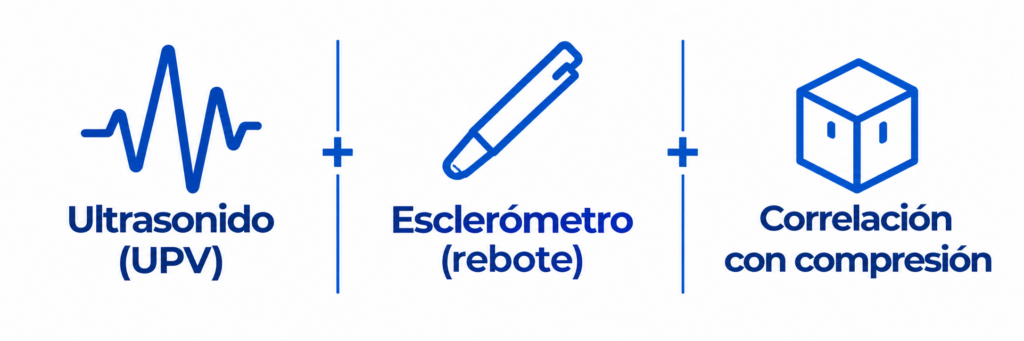

Sí. El método SONREB combino ultrasonido, esclerómetro y correlación con ensayos de compresión para obtener una estimación de la resistencia a compresión en situ.
