GPR para la exploración del subsuelo: Cómo ver y mapear lo que existe bajo la superficie
Explorar el subsuelo sin realizar excavaciones representa uno de los principales retos en proyectos de infraestructura, construcción, ingeniería civil, geofísica y arqueología.
10 Septiembre, 2026
Explorar el subsuelo sin realizar excavaciones representa uno de los principales retos en proyectos de infraestructura, construcción, ingeniería civil, geofísica y arqueología. Bajo la superficie pueden encontrarse tuberías, cables, ductos, cimentaciones, cavidades, rellenos, estructuras enterradas y diferentes interfaces entre materiales que no son visibles durante una inspección convencional.
El Radar de Penetración Terrestre (Ground Penetrating Radar, GPR) se ha convertido en una de las herramientas más utilizadas para investigar estas condiciones de manera rápida y no destructiva.
Sin embargo, no todos los sistemas GPR adquieren y procesan la información de la misma manera. Existen diferentes tecnologías de radar y, entre ellas, se encuentra la tecnología Stepped-Frequency Continuous Wave (SFCW) utilizada por el Proseq GS8000 Pro, un sistema desarrollado para la exploración y caracterización del subsuelo.
¿Qué es un GPR y qué puede detectar en el subsuelo?
El Radar de Penetración Terrestre es una técnica geofísica que utiliza ondas electromagnéticas para investigar las condiciones del subsuelo.
Durante una adquisición, la antena transmite energía hacia el terreno. Cuando las ondas encuentran una zona donde cambian las propiedades electromagnéticas del medio, parte de la energía puede reflejarse hacia la superficie y ser registrada por el sistema.
El GPR no “ve” directamente los objetos como lo haría una cámara. Lo que registra son respuestas electromagnéticas producidas por contrastes en las propiedades del medio.
¿Qué puede detectar?
El GPR permite obtener información sobre una gran variedad de elementos y condiciones del subsuelo, como:
Tuberías y líneas de servicios
Cables y ductos
Cimentaciones
Estructuras enterradas
Cavidades o zonas de baja densidad
Cambios de materiales
Interfaces entre diferentes capas
Rellenos
Elementos arqueológicos
Anomalías geofísicas
El subsuelo es diferente en cada proyecto
La respuesta de las ondas electromagnéticas depende de factores como la composición del terreno, su contenido de humedad, conductividad eléctrica, presencia de arcillas, salinidad y caracteristicas de los materiales existentes.
Por esta razón, la profundidad de investigación y la resolución no dependen únicamente del equipo, sino también de las condiciones del medio.

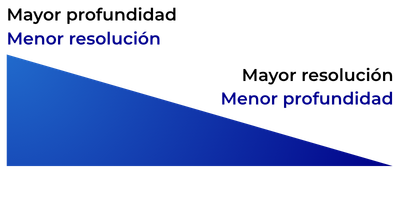

Profundidad vs. resolución
Las frecuencias más altas ofrecen mayor resolución, mientras que las más bajas favorecen una mayor capacidad de penetración.
No todos los GPR funcionan de la misma manera

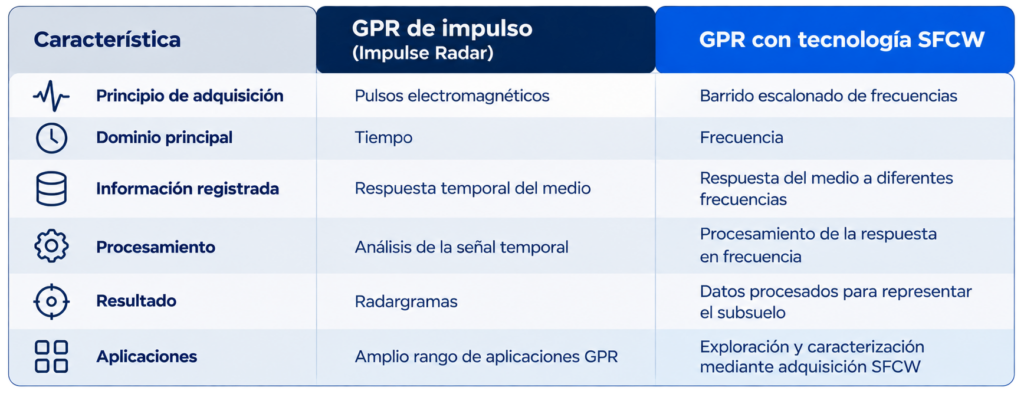

Una de las principales diferencias entre los sistemas GPR está en la forma en que generan y adquieren la señal electromagnética. Existen dos tecnologías principales: los sistemas de Impulse Radar y los sistemas con tecnología Stepped-Frequency Continuous Wave (SFCW).

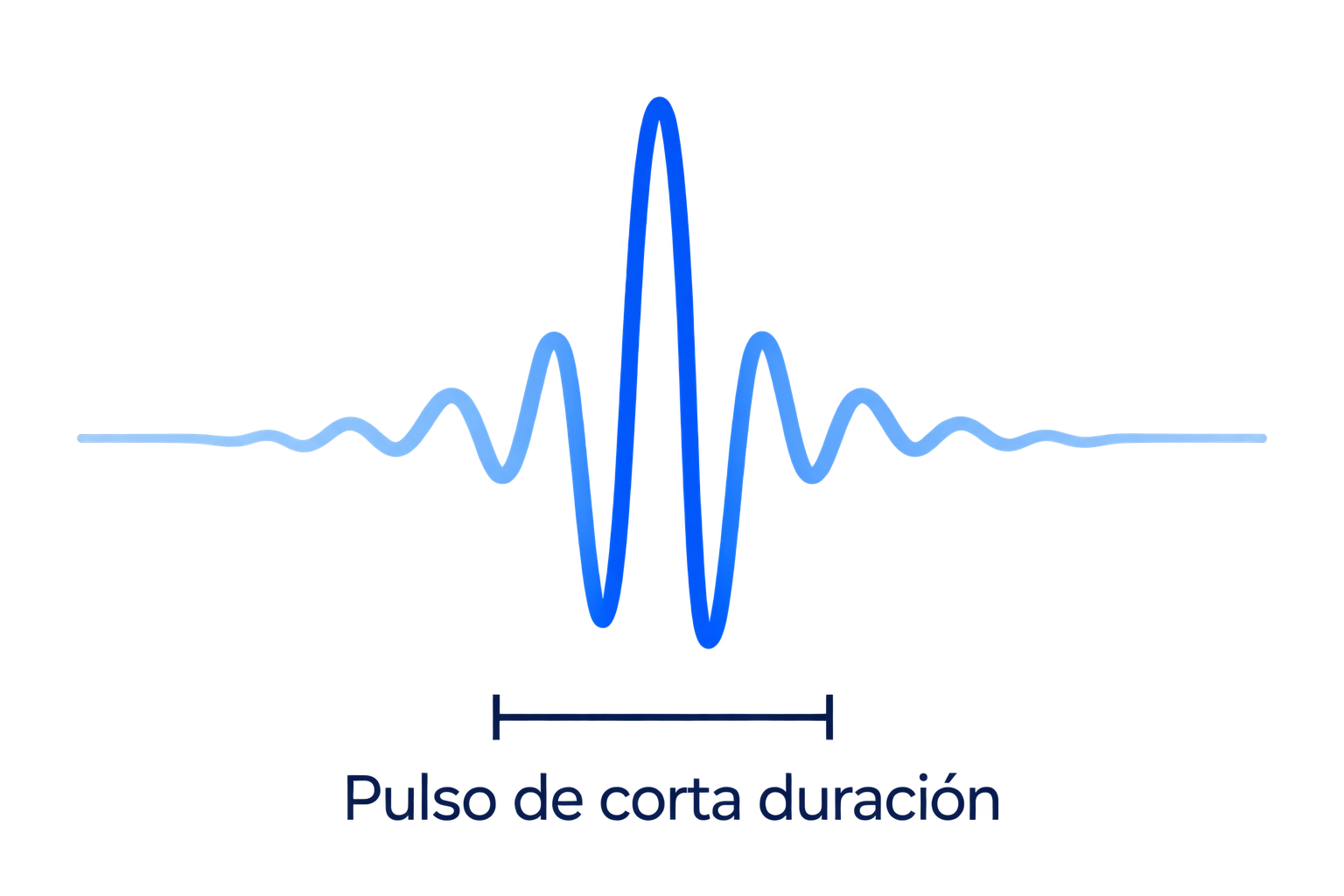

Impulse Radar
Utiliza pulsos electromagnéticos de corta duración y analiza las señales reflejadas por las diferentes interfaces y objetivos durante la propagación.

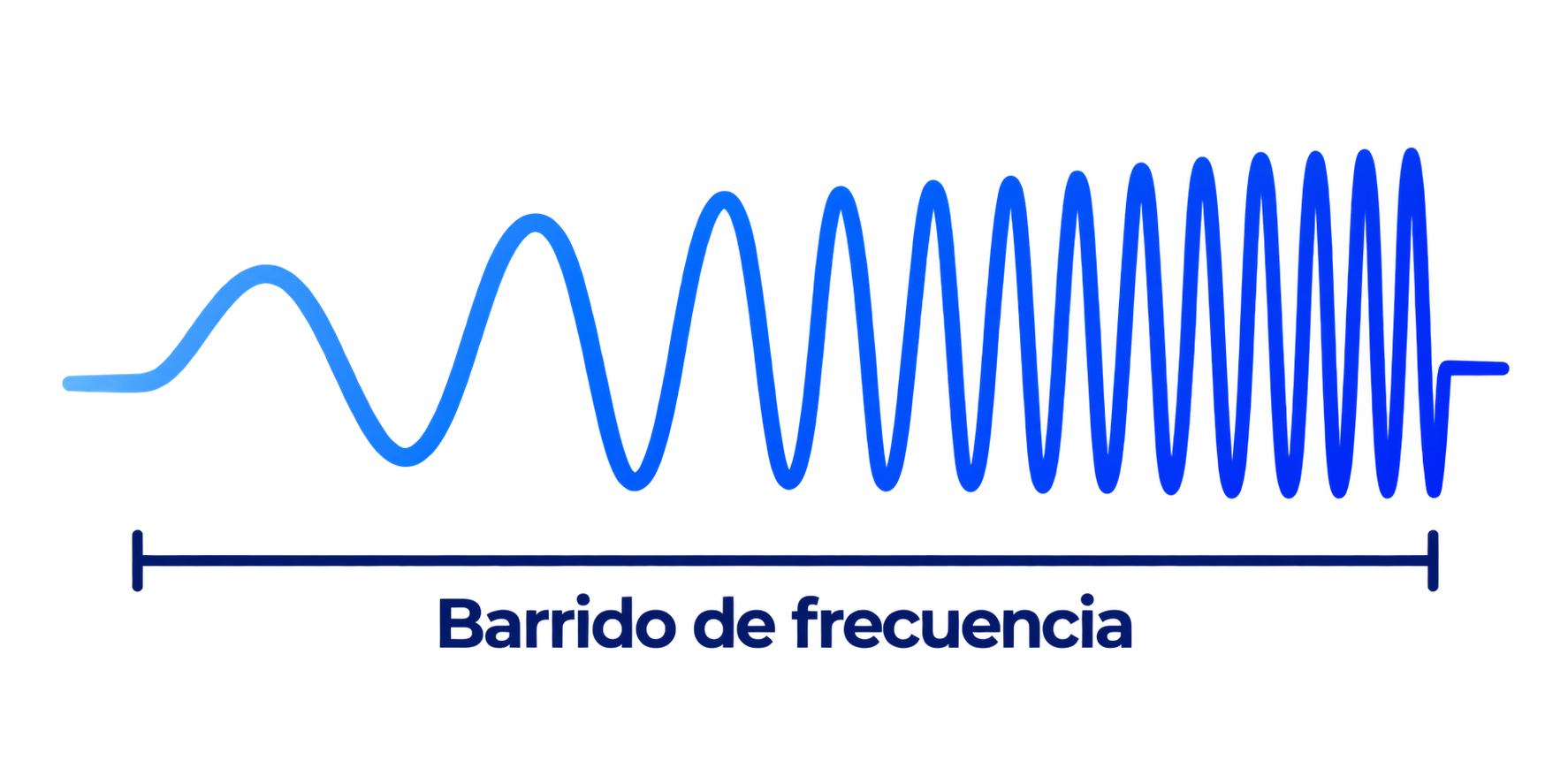

Tecnología SFCW
El Proceq GS8000 Pro utiliza un barrido de frecuencias en pasos, registrando la respuesta del medio a través de un rango de frecuencias.
Cada tecnología tiene ventajas y su elección depende del proyecto.
No existe una tecnología adecuada para todas las aplicaciones. La selección debe considerar el objetivo del estudio, las características del terreno, la profundidad requerida, la resolución necesaria y las condiciones de adquisición.

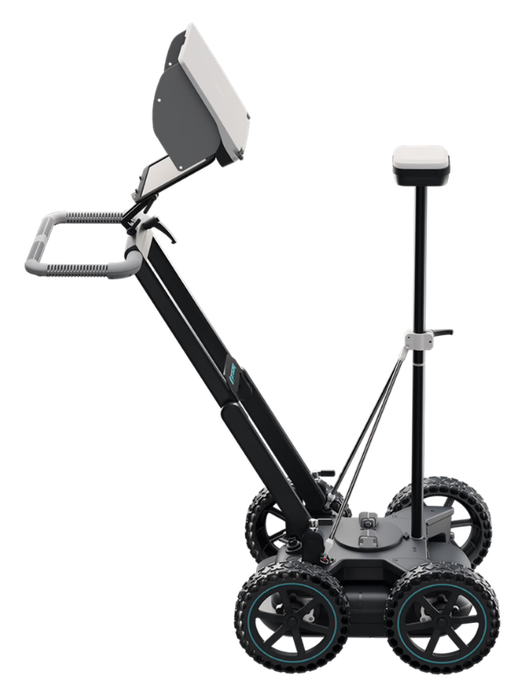

Proceq GS8000 Pro
Tecnología para explorar y caracterizar el subsuelo.
El Proceq GS8000 Pro combina tecnología GPR SFCW con herramientas de posicionamiento, visualización, modelado y documentación de campo.
Rango de frecuencias
Ancho de banda efectivo
Datos con ubicación precisa

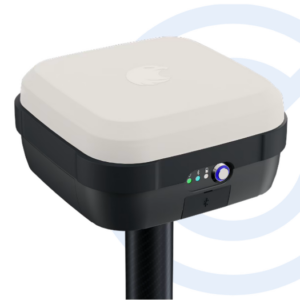

La incorporación del GNSS permite asociar los datos adquiridos con su posición geográfica, facilitando posteriormente la generación de mapas y la ubicación de los objetivos identificados.

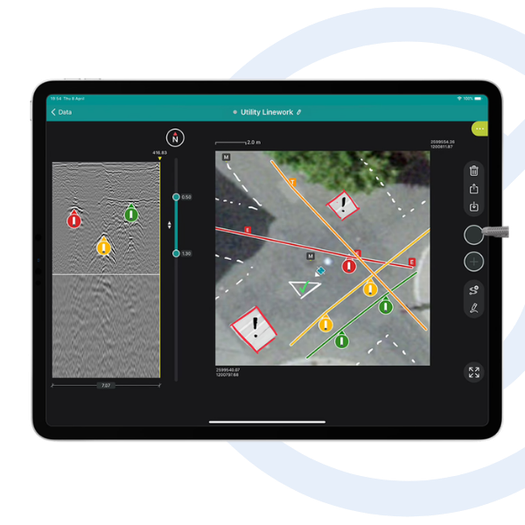

Visualización de datos en 2D y 3D
El GS8000 Pro permite visualizar y trabajar con los datos directamente en campo mediante iPad Pro, incluyendo herramientas para la representación y modelado de la información en 2D y 3D.
¿Qué diferencia al GS8000 Pro?
Tecnología SFCW
Posicionamiento GNSS
Visualización en iPad Pro
Modelado 2D y 3D
Documentación en campo

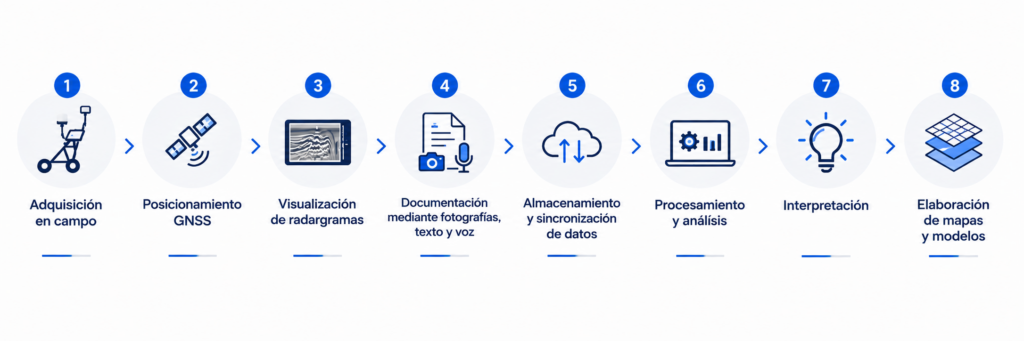

Del campo a la oficina: un flujo de trabajo digital
Los datos pueden gestionarse mediante el entorno digital de Proceq y posteriormente analizarse mediante herramientas especializadas como GPR Insights.
Esto permite continuar el trabajo después de finalizar la adquisición en campo, revisar los datos, realizar interpretaciones y preparar la información para su presentación y documentación.
El flujo de trabajo puede visualizarse de la siguiente manera:
Más que simplemente detectar una anomalía, el objetivo de una investigación GPR es convertir una señal electromagnética en información espacial que pueda ser interpretada y utilizada para tomar mejores decisiones.
